Руководство пользователя

Руководство пользователя

Продукт: ТРЭК.Вебстер Версия документа: 2.0 Год: 2026

---

Для кого этот документ

Документ адресован проектировщику светофорного регулирования — специалисту по проектам организации дорожного движения (ПОДД), инженеру дорожного движения, сотруднику центра организации дорожного движения. Он описывает пользовательский интерфейс веб-приложения ТРЭК.Вебстер: экраны, панели, вкладки, формы, элементы управления, а также порядок выполнения типовых операций.

Документ описывает то, что реально доступно в интерфейсе продукта. Он не является методическим пособием по теории светофорного регулирования, не описывает серверную часть, администрирование, права доступа на уровне платформы и программные интерфейсы. Эти вопросы — в руководстве системного администратора платформы (см. п. 1.4).

Карта документа

---

1. Введение

1.1. Область применения средства автоматизации

ТРЭК.Вебстер — веб-приложение для проектирования и расчёта светофорного регулирования отдельного перекрёстка. Применяется при разработке и обосновании проектных решений по организации дорожного движения: при подготовке ПОДД и комплексных схем, при пересмотре режимов работы действующих светофорных объектов, при оценке вариантов перед их внедрением, а также в учебных и исследовательских задачах.

Геометрия перекрёстка — подходы, полосы, стоп-линии, разрешённые манёвры, пешеходные переходы, трамвайные пути, конфликтные точки, детекторы и пешеходные кнопки — не рисуется вручную: она подтягивается из цифровой модели дорожной сети, подготовленной в продукте ТРЭК.Основание. От пользователя требуется задать интенсивности движения и проектные параметры; расчётные величины система вычисляет сама.

Приложение работает целиком в браузере, установка на рабочее место не требуется.

1.2. Краткое описание возможностей

По факту интерфейса продукт обеспечивает:

• автоматическое выделение сигнальных групп из геометрии перекрёстка и привязку их к номерам сигнальных групп реального дорожного контроллера;
• расчёт матрицы межзелёных (промежуточных) интервалов по ОДМ 218.6.003-2011 — направленная матрица «завершающая СГ → начинающая СГ», с ручной правкой значений и типа конфликта;
• расчёт потока насыщения по методике HCM: 14 поправочных коэффициентов плюс коэффициент погодных условий, с подсказками по разрешённым (permissive) манёврам;
• ввод спроса в двух представлениях — матрица «вход × выход» на границе перекрёстка (матрица ОД ворот) и интенсивности по стоп-линиям с долями манёвров; прямой и обратный пересчёт между ними; неограниченное число программ (периодов) регулирования;
• формирование фаз: ручное назначение сигнальных групп в фазы и автоматический подбор схем пофазного разъезда с ранжированием вариантов по конфликтам;
• набор кольца программы: последовательность шагов, зелёное и промежуточный такт каждого шага, подстройка длины цикла, расчёт оптимального цикла по формуле Вебстера;
• два режима промежуточного такта — простой (общий такт по ОДМ 218.6.003-2011) и сложный (погрупповое переключение по парам межзелёных) с расписанием переходов;
• настройку вызывного (адаптивного) управления: тип цикла (фиксированный либо «Мин – Макс»), минимальное и максимальное зелёное шага, единица продления, режим вызова, фиксация вызова, привязка детекторов и пешеходных кнопок к шагам кольца;
• результаты расчёта: задержка по HCM 2010, степень насыщения V/C, уровень обслуживания LOS A–F, средняя и максимальная длина очереди, утилизация зелёного, потерянное время, запас нагрузки, узкое место;
• анализ безопасности: автоматические замечания с серьёзностью и рекомендацией, зона дилеммы, треугольники видимости по расчётным скоростям, ожидание пешеходов;

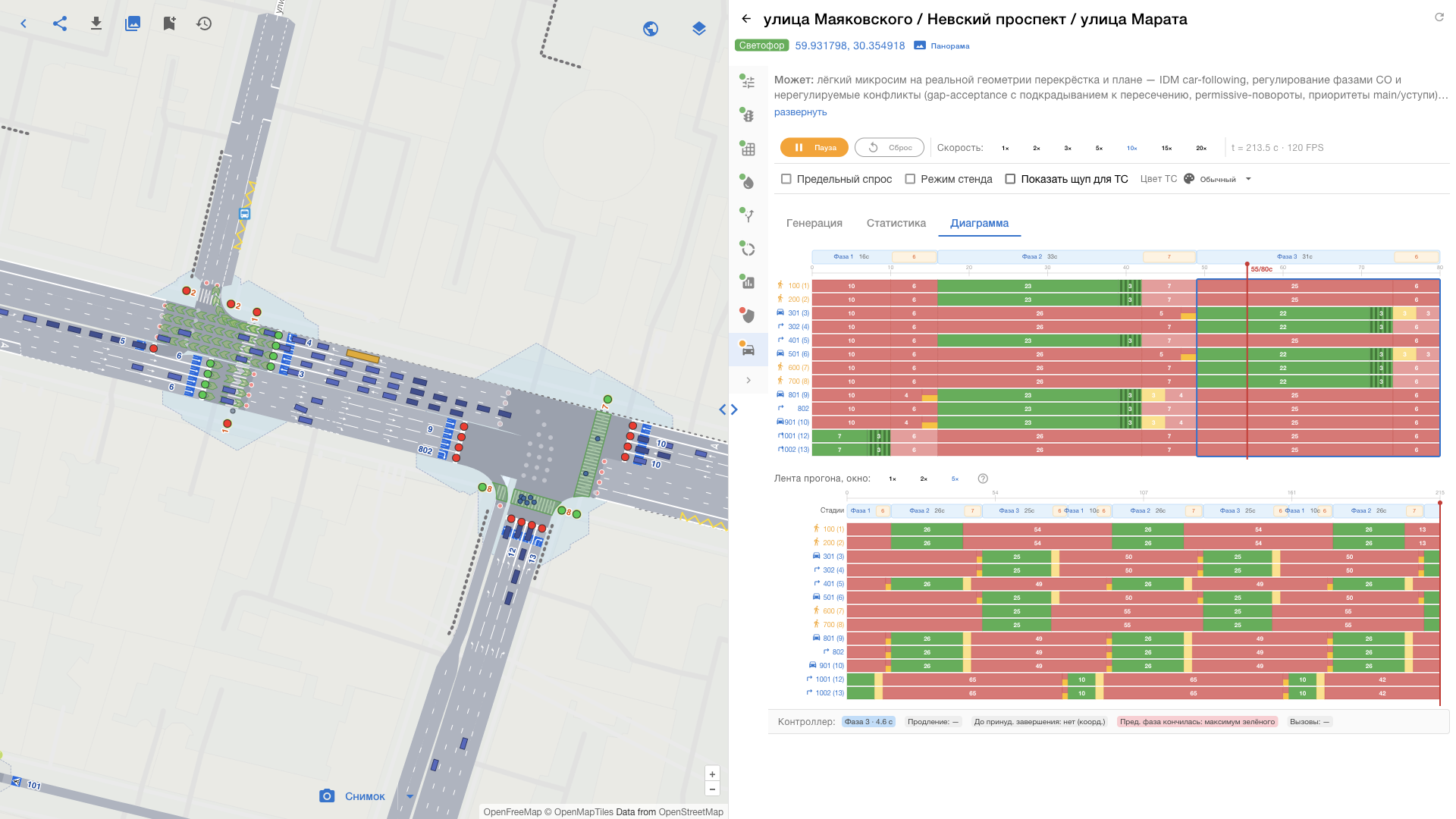

• встроенную микросимуляцию перекрёстка на тех же данных — движение транспорта, общественного транспорта и пешеходов, работа контроллера (в том числе вызывного), лента прогона и агрегатная статистика по стоп-линиям;
• исследования чувствительности: пропускная способность при текущем плане и зависимость задержки/утилизации зелёного от длины цикла;
• формальный отчёт по перекрёстку (веб-страница с сохранением в HTML и печатью, в том числе печатью в PDF средствами браузера) с картограммами, схемами пофазного разъезда и методикой;
• совместную работу: ссылка на проект для просмотра без входа в систему, передача проекта другому пользователю, выгрузка и загрузка проекта и отдельной программы файлом, витрина готовых примеров;
• подключение ИИ-агента к проектам пользователя по протоколу MCP (страница «Интеграции»: выпуск и отзыв ключей доступа).

Проект сохраняется автоматически по ходу работы.

Чего в продукте нет (во избежание неверных ожиданий): выгрузки в форматы систем автоматизированного проектирования (DWG/DXF); сопоставления расчётного плана с фактическими данными о движении; управления действующим светофорным объектом в реальном времени.

1.3. Уровень подготовки пользователя

Продукт рассчитан на специалиста предметной области. Для самостоятельной работы достаточно:

Специальная подготовка (курс обучения) для работы с продуктом не требуется. Рекомендуемый порядок освоения — раздел 6.

1.4. Перечень эксплуатационной документации

Перед началом работы необходимо ознакомиться с документами:

1. Настоящее руководство пользователя — «ТРЭК.Вебстер. Руководство пользователя».
2. «Руководство системного администратора. Платформа ТРЭК» и поставляемая часть руководства системного администратора — развёртывание, настройка стенда, учётные записи и права доступа, резервное копирование. Разделы о правах доступа и о резервном копировании нужны пользователю для понимания того, к кому обращаться при отказе или утрате данных (раздел 5 настоящего документа).

1.5. Термины и сокращения

Термины приведены в том виде, в каком они встречаются в интерфейсе и в отчёте.

---

2. Назначение и условия применения

2.1. Виды деятельности и функции, для автоматизации которых предназначен продукт

Продукт автоматизирует деятельность проектировщика светофорного регулирования:

2.2. Условия применения

2.2.1. Целевые операционные системы и серверное окружение

Серверная часть разворачивается администратором на отечественных операционных системах из единого реестра российского ПО — Astra Linux Special Edition 1.7 и 1.8 либо Альт p11 (архитектура x86-64). Продукт работает в веб-браузере, особых требований к операционной системе рабочего места не предъявляется.

Развёртывание и сопровождение серверной части выполняет администратор стенда; порядок описан в поставляемой части руководства системного администратора платформы (п. 1.4).

2.2.2. Рабочее место пользователя

Рабочее место пользователя: современный браузер (Chrome, Яндекс.Браузер, Firefox) последних версий; минимальное разрешение экрана 1920×1080 — интерфейс картоцентричный, на меньшем разрешении панели перекрывают карту.

Дополнительно:

• требуется устойчивое сетевое соединение со стендом: проект сохраняется на сервере, а геометрия перекрёстков загружается по сети;
• расчёты, отрисовка карты и микросимуляция выполняются в браузере рабочего места, поэтому на крупных перекрёстках и суперкластерах скорость работы зависит от производительности компьютера пользователя;
• манипулятор «мышь» обязателен: перетаскивание разделителя и шагов кольца, растягивание фаз на диаграмме, работа с картой сенсорным вводом не рассчитаны.

2.2.3. Входная информация

Продукт не принимает данные натурных наблюдений о фактических траекториях и не импортирует форматы систем автоматизированного проектирования.

2.2.4. Требования к подготовке специалистов

Требования к квалификации пользователя приведены в п. 1.3. Отдельного обучения не требуется; для освоения достаточно пройти контрольный пример (п. 6.2).

---

Персональные данные. Продукт не обрабатывает персональные данные.

3. Подготовка к работе

3.1. Состав и содержание поставки

ТРЭК.Вебстер поставляется как веб-приложение: дистрибутив на рабочее место не передаётся и не устанавливается. Администратор разворачивает на стенде серверную часть и публикует адрес приложения; пользователь получает от администратора:

• адрес приложения в браузере (адрес стенда организации);
• учётную запись в единой системе учётных записей платформы («Аккаунт») и роль на продукт Вебстер (наблюдатель, редактор или администратор — п. 3.3);
• при необходимости — адрес продукта ТРЭК.Основание того же стенда, где готовятся бэйки.

Никаких дополнительных компонентов на рабочем месте не требуется.

3.2. Порядок загрузки: вход в систему и выбор проекта

1. Откройте в браузере адрес приложения. Открывается экран приветствия с наименованием продукта, кратким описанием, перечнем ключевых возможностей и кнопкой «Войти».
2. Нажмите «Войти». Браузер перенаправляется на страницу входа платформы, где вводятся имя пользователя и пароль. На время возврата показывается сообщение «Завершаем вход…».
3. После успешного входа приложение автоматически открывает список проектов. Если пользователь уже вошёл ранее, экран приветствия сразу перенаправляет его на список проектов.
4. На экране списка проектов создайте новый проект (одним из четырёх способов развилки «Новый проект — с чего начать?», п. 4.3) либо откройте существующий, щёлкнув по строке таблицы проектов.
5. Открывается рабочий экран проекта: слева карта, справа панель со списком перекрёстков. Выберите перекрёсток кнопкой «Расчёт» на его карточке — открывается панель перекрёстка с вкладками расчёта.

Ссылка вида «…/share?…», полученная от коллеги, открывает проект без входа в систему сразу в режиме просмотра.

3.3. Роли, права доступа и режим просмотра

Режим просмотра (read-only). Включается автоматически, когда проект открыт по ссылке либо пользователем, у которого нет прав на его правку. Признаки и ограничения:

• на рабочем экране виден чип «Режим просмотра» с замком; подсказка поясняет: «Можно всё смотреть и запускать (расчёты, симуляцию, отчёты), но нельзя ничего изменить или сохранить»;
• поля ввода видимы, но недоступны для изменения; кнопки, изменяющие данные, скрыты или заблокированы (в частности: «Очистить», «Заполнить из базовых», «Пересчитать», «Собрать из потоков», «Сгенерировать», «Применить», добавление и удаление фаз, шагов, программ, привязка входов, выгрузка и загрузка файлов проекта, пометка в витрину);
• автосохранение отключено, принудительное сохранение по Ctrl+S не выполняется;
• панель автоматического подбора фаз показывает пояснение «Автоматический подбор фаз недоступен в режиме просмотра»; кнопка «Отчёт» на вкладке «Результаты» заблокирована с пояснением «Отчёт недоступен в режиме просмотра»;
• расчёты, переключение вкладок, слои карты, микросимуляция и просмотр всех таблиц — доступны.

3.4. Порядок проверки работоспособности

Пользователь убеждается в работоспособности системы, последовательно выполнив пять проверок. Ожидаемый результат каждой указан в правой колонке; при расхождении см. раздел 5.

Дополнительно можно убедиться, что доступна страница отчёта: на заполненном перекрёстке вкладка «7. Результаты» → кнопка «Отчёт» должна открыть страницу отчёта с шапкой и разделами.

---

4. Описание операций

Раздел построен так: сначала общая композиция экранов (п. 4.1), затем поэлементное описание всех экранов, панелей и форм (пп. 4.2–4.20), затем операции по шаблону ГОСТ Р 59795-2021 п. 6.4.6 (п. 4.21).

4.1. Общая композиция интерфейса

Приложение состоит из пяти экранов:

  Экран приветствия ──вход──► Список проектов ──────► Рабочий экран проекта
        (публичный)              │        │                    │
                                 │        └──► Интеграции      └──► Страница отчёта
                                 │             (MCP-ключи)
                                 └──► (ссылка «share») ──► Рабочий экран в режиме просмотра

Переключателя языка в интерфейсе нет: язык интерфейса (русский или английский) задаётся настройкой стенда.

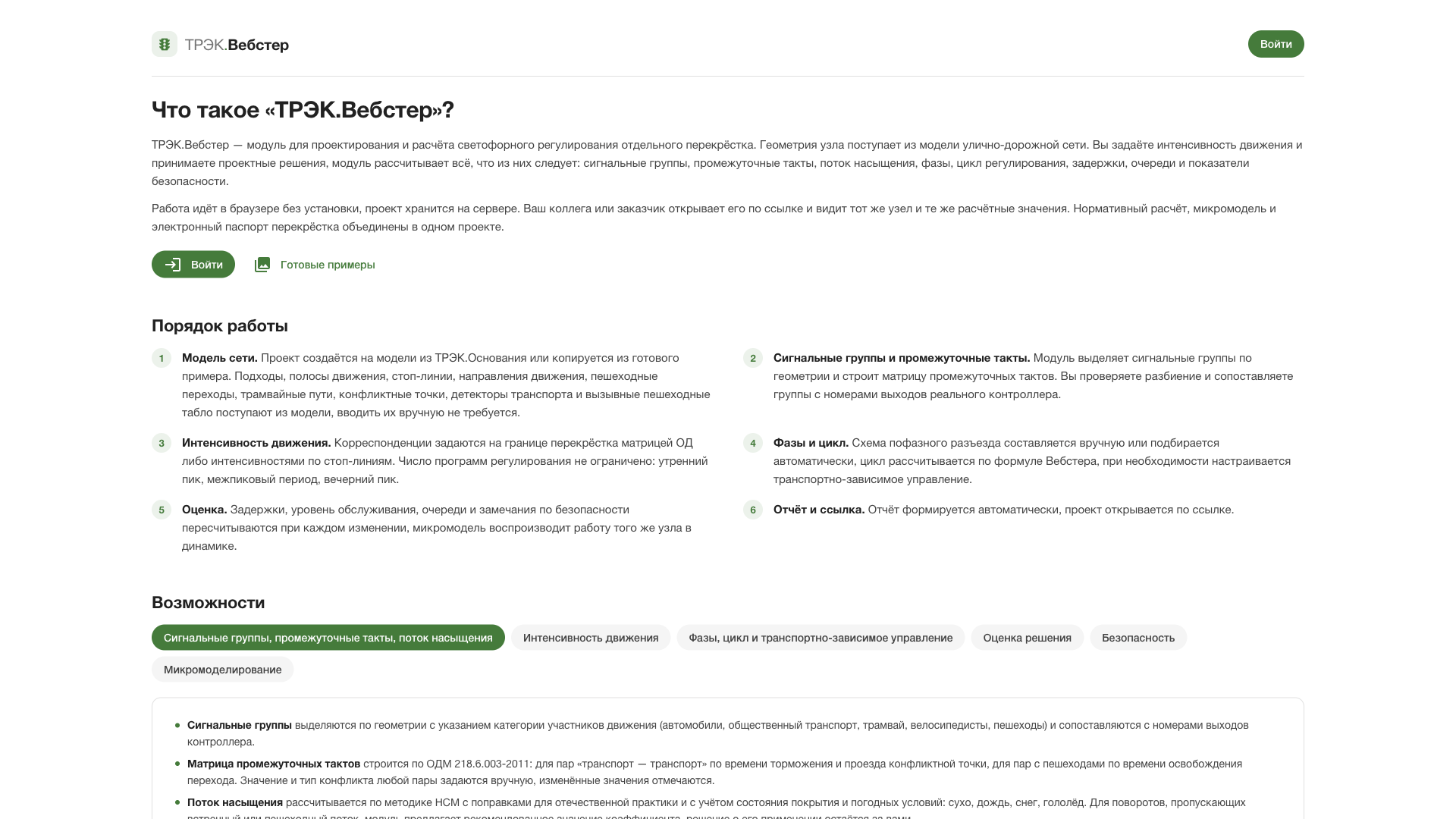

4.2. Экран приветствия

Стартовая страница для пользователя, не выполнившего вход. Содержит: логотип и наименование «ТРЭК.Вебстер», кнопку «Войти», два вводных абзаца о назначении продукта и список «Ключевые возможности:» в две колонки — межфазные интервалы по ОДМ 218.6.003-2011; потоки насыщения по 14 коэффициентам HCM; ОД-матрицы по периодам и погодные коэффициенты; автогенерация схем пофазного разъезда, кольцо, расчёт цикла по Вебстеру; результаты (задержка, V/C, LOS, длина очереди, потери); безопасность (ГОСТ Р 52289, ГОСТ Р 50597, HCM); исследования чувствительности; PDF-отчёт и схемы пофазного разъезда.

Если пользователь уже авторизован, экран сразу перенаправляет на список проектов.

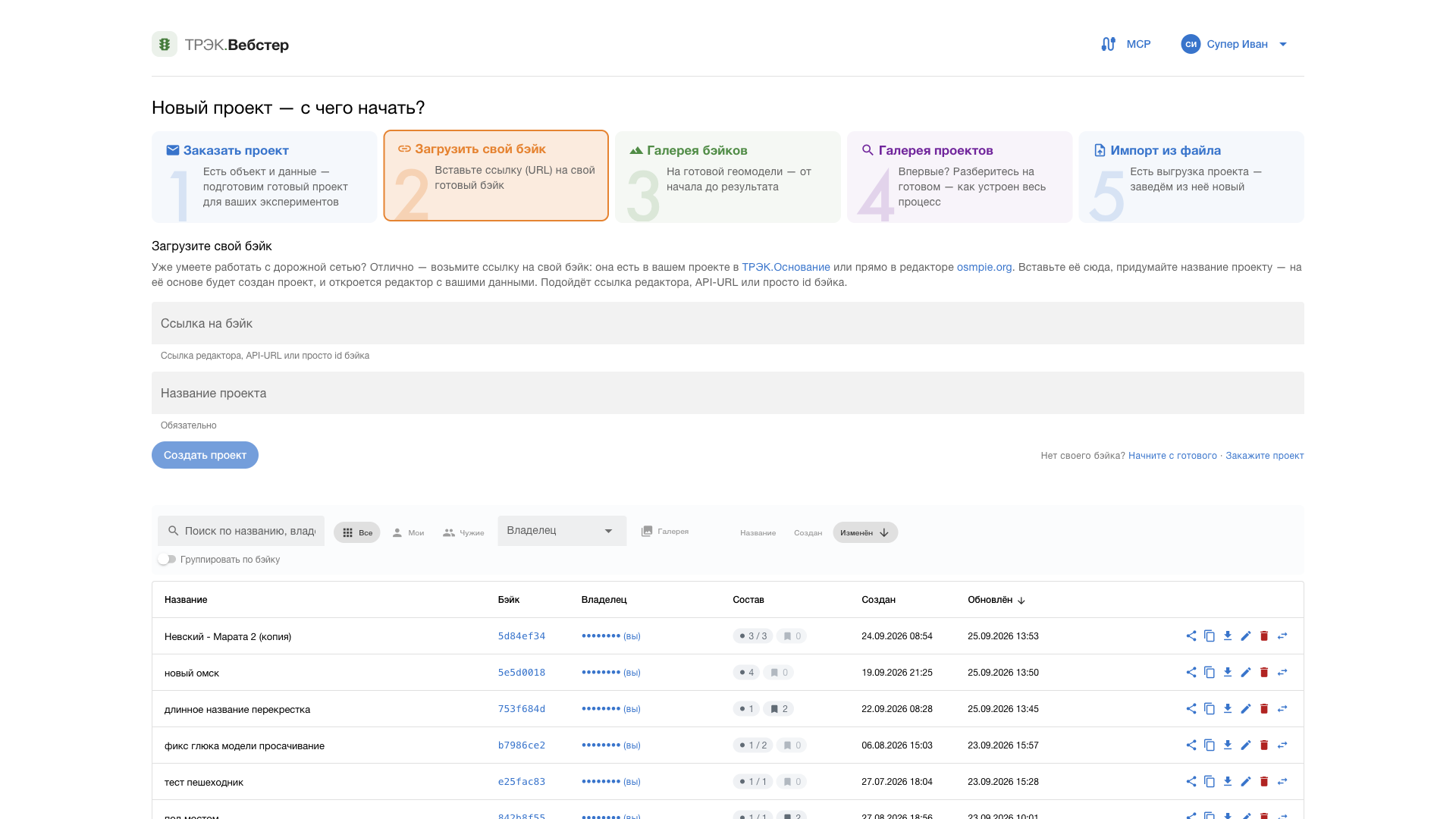

4.3. Экран «Список проектов»

Основной экран после входа. Состоит из шапки, развилки создания проекта и таблицы проектов.

4.3.1. Шапка

4.3.2. Развилка «Новый проект — с чего начать?»

Ряд из четырёх карточек; выбор карточки раскрывает под ней свою панель.

Форма создания проекта (карточка «Загрузить свой бэйк»):

Выбранная карточка отражается в адресной строке — ссылку на конкретную развилку можно передать коллеге.

4.3.3. Панель списка и таблица проектов

Столбцы таблицы: Название (с бейджем «галерея» у витринных проектов), Бэйк (сокращённый идентификатор, ссылка на геомодель), Владелец (с пометкой «(вы)» у своих), Кластеров (заполнено / всего), Заполнено (средняя доля пройденных вкладок, %), Обновлён (дата и время). Щелчок по строке открывает проект.

Действия в строке (видимость зависит от прав):

Если проектов нет — «Нет сохранённых проектов».

4.3.4. Модальное окно «Передать проект другому пользователю»

Поля: *«ID нового владельца » (идентификатор учётной записи; подсказка поясняет, что его можно получить у пользователя в его профиле) и «Имя / email нового владельца (опционально)» — для отображения в интерфейсе до следующего входа получателя. Кнопки «Передать» и «Отмена». Пояснение: после передачи проект исчезнет из списка отправителя и появится у нового владельца, если у того есть доступ к продукту. Результат — сообщение «Проект передан новому владельцу» либо «Не удалось передать проект».

4.4. Экран «Интеграции» (подключение ИИ-агента)

Открывается кнопкой MCP в шапке списка проектов. Экран не привязан к конкретному проекту. Кнопка «К проектам» возвращает в список.

Три вкладки:

Ключ показывается один раз при создании; при утере ключ отзывают и выпускают новый. Отзыв ключа немедленно лишает агента доступа.

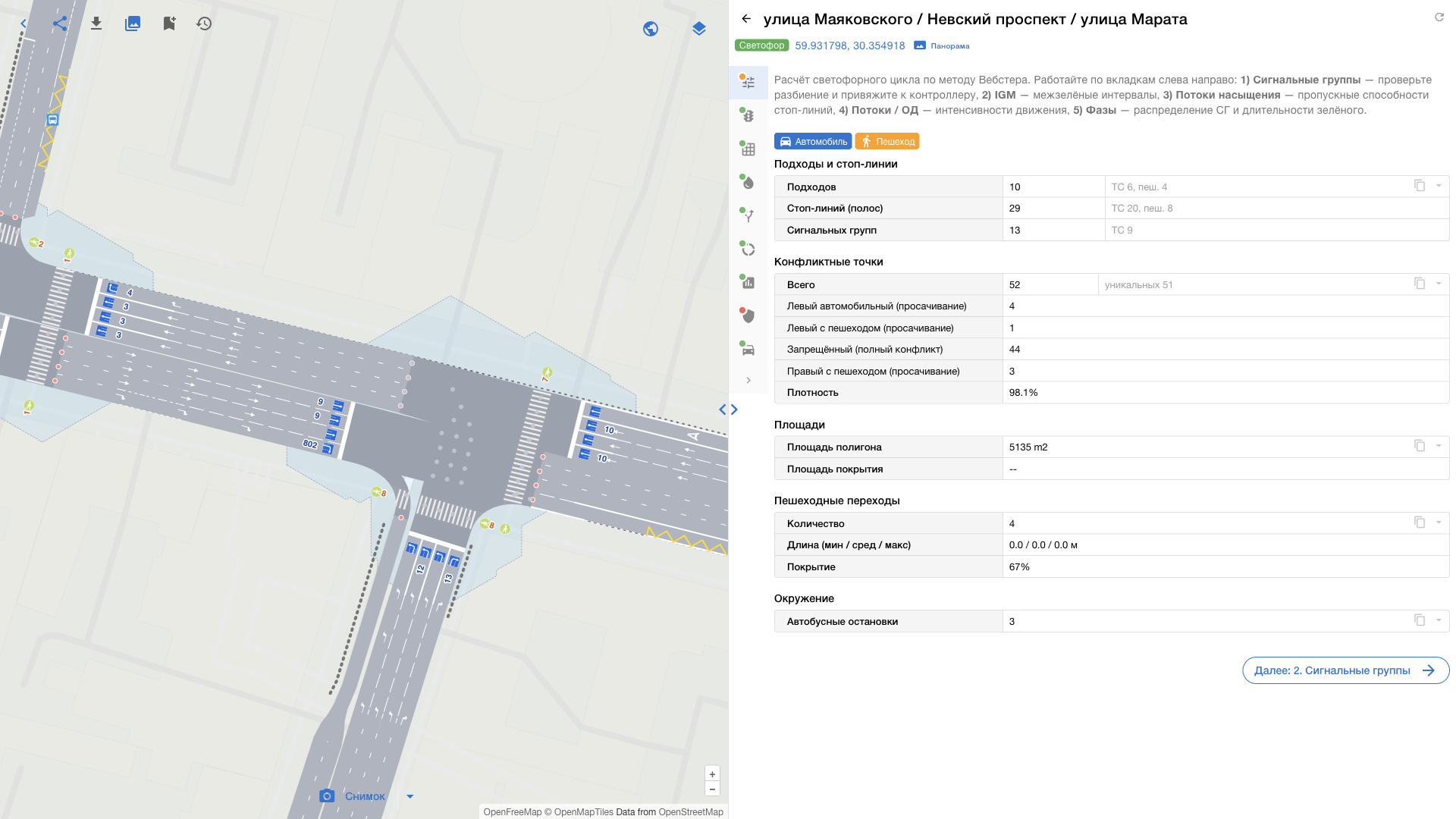

4.5. Рабочий экран проекта: общие элементы

Поверх экрана расположены плавающие кнопки (набор зависит от прав и режима):

Сохранение выполняется автоматически при переходах между вкладками и перекрёстками; принудительно — сочетанием Ctrl+S. В режиме просмотра автосохранение отключено.

Модальное окно «В галерею» (администратор): заголовок и описание карточки на двух языках, шаги, теги, точка входа в кластер, порядок в витрине, снимок карты в качестве превью (кнопка «Снимок»), кнопки «Сохранить», «Убрать из галереи», «Отмена».

4.6. Карта

Карта отображает дорожную сеть перекрёстков проекта и служит одновременно навигацией и средством визуализации результатов.

Карта реагирует на действия во вкладках: подсвечивает маршруты сигнальной группы, подходы, пары конфликтующих СГ, конфликтные точки, фазы, детекторы, очереди, картограммы задержек и слои безопасности. Щелчок по перекрёстку на карте открывает его панель.

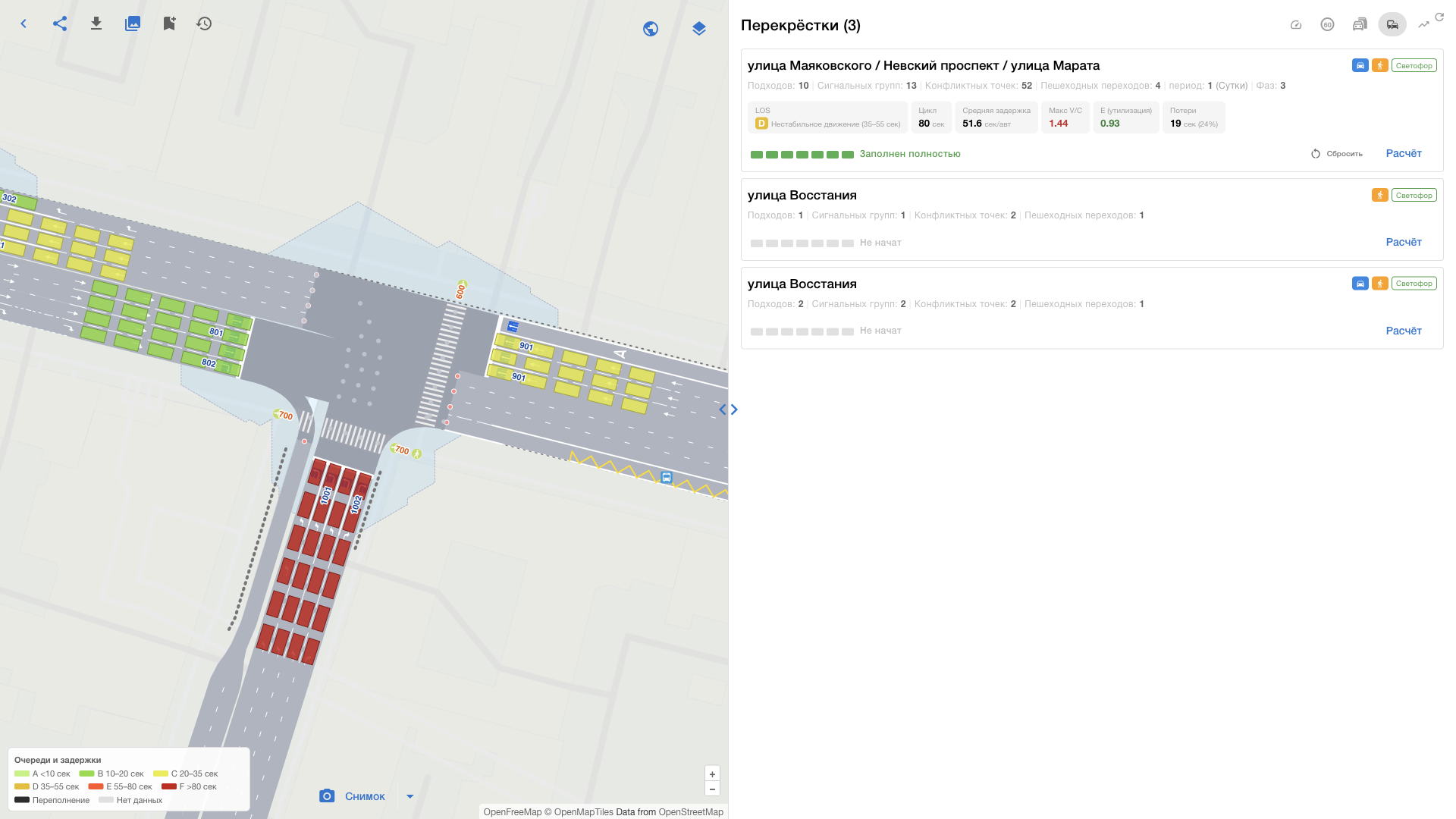

4.7. Уровень 1 — список перекрёстков

Заголовок панели: «Перекрёстки (N)». Справа — кнопки глобальных слоёв карты (взаимоисключающие):

Каждый перекрёсток представлен карточкой прогресса:

Щелчок по карточке центрирует карту на перекрёстке.

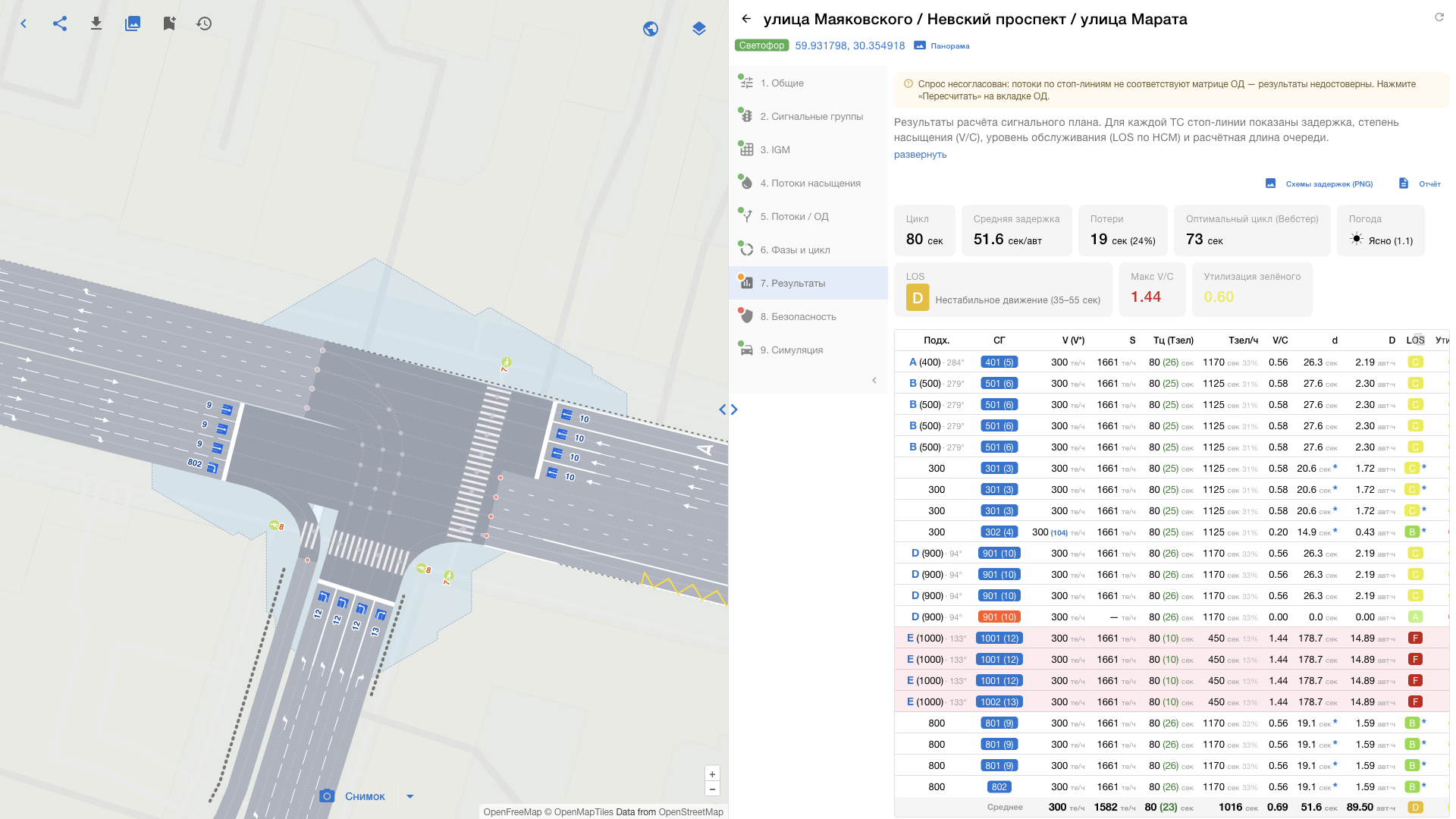

4.8. Уровень 2 — панель перекрёстка

Шапка перекрёстка: кнопка ← (назад к списку); название или адрес; бейдж «Светофор» / «Нерег.»; координаты (ссылка на внешнюю карту) и кнопка «Панорама».

Вертикальный рейл вкладок. У каждой вкладки — значок, номер, название и цветной статус-буллет: жёлтый — текущая, зелёный — уже посещённая, серый — не пройденная; у вкладки «Безопасность» буллет окрашивается по итоговой оценке. Кнопка «шеврон» сворачивает рейл до значков; состояние запоминается между сеансами. Навигация линейная: вперёд — только на следующую или уже посещённую вкладку, назад — свободно. Внизу содержимого — кнопка «Далее: ‹вкладка›».

Для нерегулируемых перекрёстков вкладки «Фазы и цикл», «Результаты» и «Безопасность» показывают пояснение «Доступно только для регулируемых (светофорных) перекрёстков», а навигация по рейлу свободная — чтобы дойти до «Симуляции».

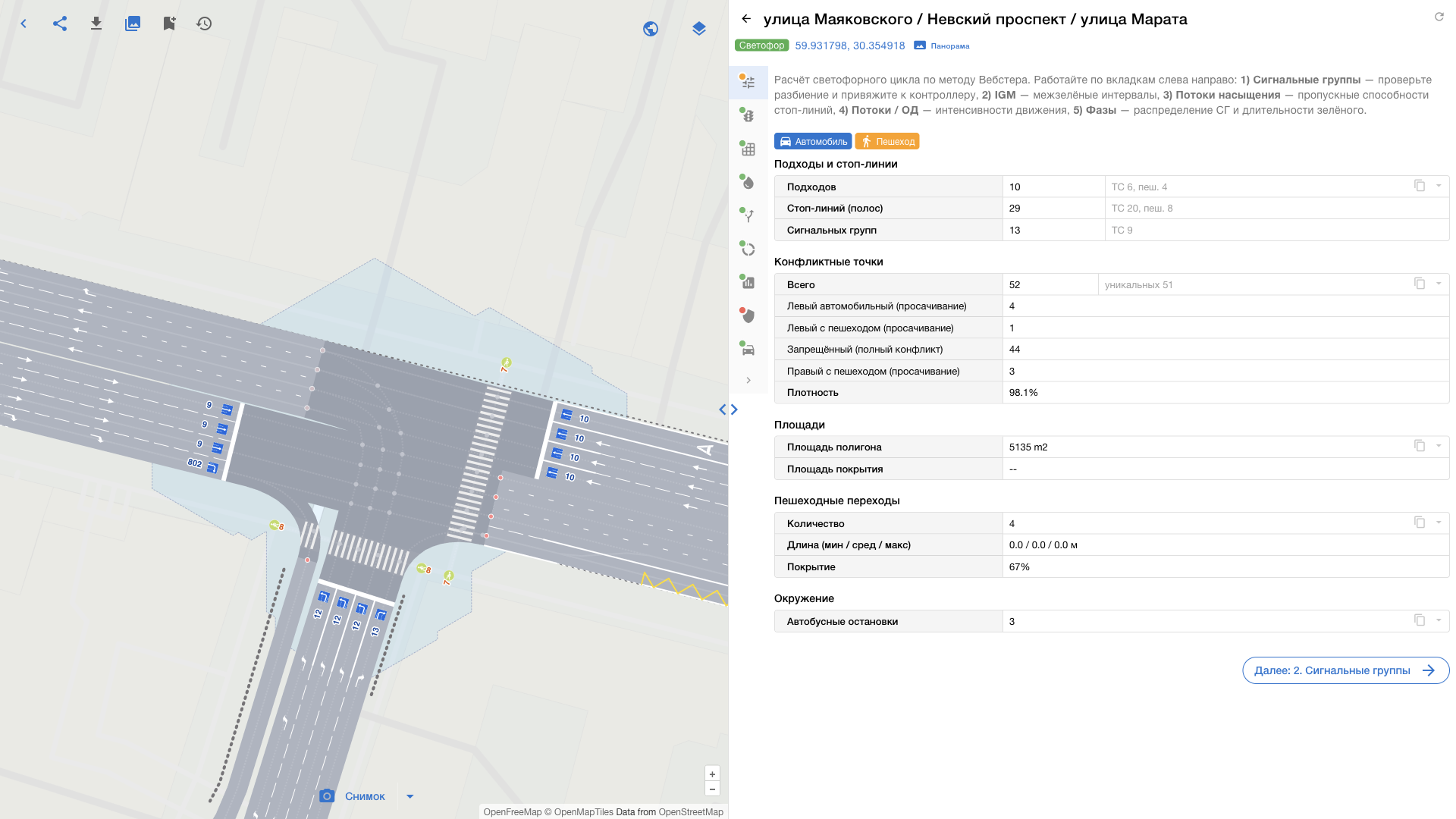

4.9. Вкладка 1 — «Общие»

Обзорная вкладка, только для чтения. Вверху — краткая инструкция по порядку работы. Далее — легенда типов транспорта (Автомобиль, Пешеход, Трамвай, Велосипед) и блоки:

4.10. Вкладка 2 — «Сигнальные группы»

Таблица сигнальных групп, автоматически выделенных из геомодели. Пользователь проверяет разбивку и указывает соответствие номерам на реальном контроллере (на контроллере одна группа может объединять несколько модельных).

Щелчок по строке подсвечивает манёвры сигнальной группы на карте.

4.11. Вкладка 3 — «IGM» (межзелёные интервалы)

Направленная матрица СГ × СГ: строка — завершающая сигнальная группа (выезжает с перекрёстка), столбец — начинающая (получает зелёный); значение в ячейке — минимальный интервал в секундах, рассчитанный из конфликтных точек и скоростей по ОДМ 218.6.003-2011. Щелчок по ячейке подсвечивает оба направления и конфликтные точки на карте. Заголовок угла матрицы: «Заверш. ↓ / Начин. →».

Цветовая индикация ячеек (легенда справа):

Опции над матрицей:

Блок «Базовые параметры расчёта IGM (ОДМ 218.6.003-2011)» — редактируемые исходные величины: Времена (с) — t₁ реакция, t₂ нарастание, t₃ жёлтый; j замедление (м/с²); La длина ТС (м); Мин. такт (с); Скорости — V авто, V трамвая, V пешехода (км/ч); tзад. пешехода. Кнопка «Заполнить из базовых» пересчитывает матрицу.

Разбор ячейки. При выборе ячейки раскрывается расчёт: тип конфликта, завершающая группа, конфликтные точки в паре и формула — для пары «транспорт/транспорт» tп = tторм + tпроезд (с подстановкой чисел), для пары «транспорт/пешеход» tп = ⌈Lэв / Vп + tзад⌉.

Блок «Тип конфликта». Позволяет выбрать ячейку и вручную переопределить тип конфликта (Запрещённый, Левый/Правый автомобильный, Левый/Правый с пешеходом, Левый/Правый с трамваем, Нет конфликта). Показывается значение модели и кнопка «сбросить к модели».

4.12. Вкладка 4 — «Потоки насыщения»

Расчёт потока насыщения S по стоп-линиям по методике HCM. Итог пересчитывается автоматически при изменении любого коэффициента.

Переключатели над таблицей:

Таблица по стоп-линиям. Столбцы: Подх., Полоса, СГ, далее редактируемые коэффициенты HCM (перечень и формулы — Приложение Б), Погода, итоговый S нас. Наведение на заголовок коэффициента показывает его полное название и формулу; выбор строки подсвечивает подход на карте. Для стоп-линий с разрешённым (permissive) манёвром выводится подсказка HCM:

• «Permissive-левый поворот» — рекомендованное значение fLT с учётом встречного потока, по каждой программе регулирования; пояснение «fLT единый для всех периодов — выберите компромиссное значение»;
• «Permissive-правый + пешеходы» — то же для fRpb с учётом пешеходного потока.

Блок «Базовые параметры расчёта»: S₀ (идеальный поток), Тип территории (fa), Доля грузовых, Автобусы (авт/ч), Парковка (ман/ч), Доля лев. пов., Доля прав. пов. — у каждого поля подсказка с формулой соответствующего коэффициента.

4.13. Вкладка 5 — «Потоки / ОД»

Ввод спроса. Вводный текст поясняет ключевое правило: матрица ОД и потоки по стоп-линиям связаны, но не жёстко — автоматически одно из другого не пересчитывается, перенос выполняется кнопками.

4.13.1. Матрица ОД ворот

Заголовок: «Матрица ОД / поворотов (N×M)». Строки — ворота входа, столбцы — ворота выхода; у каждых ворот показаны буква, номер подхода и азимут (например, «А (подход 1) · 275°»).

4.13.2. Программы (периоды) регулирования

Управление программами вынесено в заголовки столбцов таблицы потоков: имя программы редактируется прямо в заголовке, кнопка «×» удаляет программу (если их больше одной), кнопка «+» в последнем столбце добавляет новую. Первая программа по умолчанию называется «Сутки», последующие — «Период 2», «Период 3» и т. д. Активная программа выделена; именно по ней считаются результаты, безопасность и симуляция.

4.13.3. Фильтры и слои

Кнопки типов транспорта (Автомобиль, Пешеход, Трамвай) фильтруют строки таблицы. Кнопка «Потоки» включает слой карты, где толщина подходного ребра соответствует потоку V, а цвет — нагрузке V/S. Кнопка «ОД» показывает на карте потоки всех ворот сразу (стрелки и кружки с суммами).

4.13.4. Таблица потоков по стоп-линиям

Столбцы: Подход, СГ, Маневры (доли лево/прямо/право в процентах с контролем суммы Σ = 100 %), по одному столбцу на каждую программу регулирования (интенсивность, те/ч, пеш/ч или тр/ч), min и max (необязательный референсный интервал нагрузки для исследования цикла), Sнас, V/S, Ёмк (ёмкость накопителя с подсказкой о длине участка и габарите ТС). Строка итога — «Σ по стоп-линиям» по каждой программе.

Кнопка «Заполнить из базовых» заполняет таблицу значениями из блока «Базовые параметры»: Авто (те/ч), Трамвай (тр/ч), Пешеходы (пеш/ч), Доля лево (%), Доля право (%).

Фокус в поле подсвечивает соответствующие маршруты на карте.

4.14. Вкладка 6 — «Фазы и цикл»

Ядро расчёта: состав фаз, кольцо программы, длина цикла, режим промежуточного такта и — при необходимости — уставки вызывного управления. Доступна только для регулируемых перекрёстков.

Вверху вкладки: полоса вкладок программ регулирования (с зелёным или серым буллетом готовности), кнопка «Очистить», а для программы, у которой фазы ещё не заданы, — предложение «Скопировать с «‹программа›»».

4.14.1. Определение фаз

Таблица фаз со столбцами Фаза (номер), Название, Сигнальные группы, Фаз. коэфф. и кнопкой удаления строки.

• Сигнальные группы назначаются бейджами: кнопка «+» открывает список доступных групп; группы, конфликтующие с уже назначенными запрещённым конфликтом, помечены значком запрета и подсказкой «Конфликт с СГ …». Щелчок по бейджу убирает группу из фазы.
• Переключатель окраски бейджей: «тип» (по типу транспорта) либо «коэфф» (по фазовому коэффициенту V/S, с числом в скобках).
• Под таблицей — «Нераспределённые СГ:» и кнопки «Добавить фазу», «Схемы пофазного разъезда».

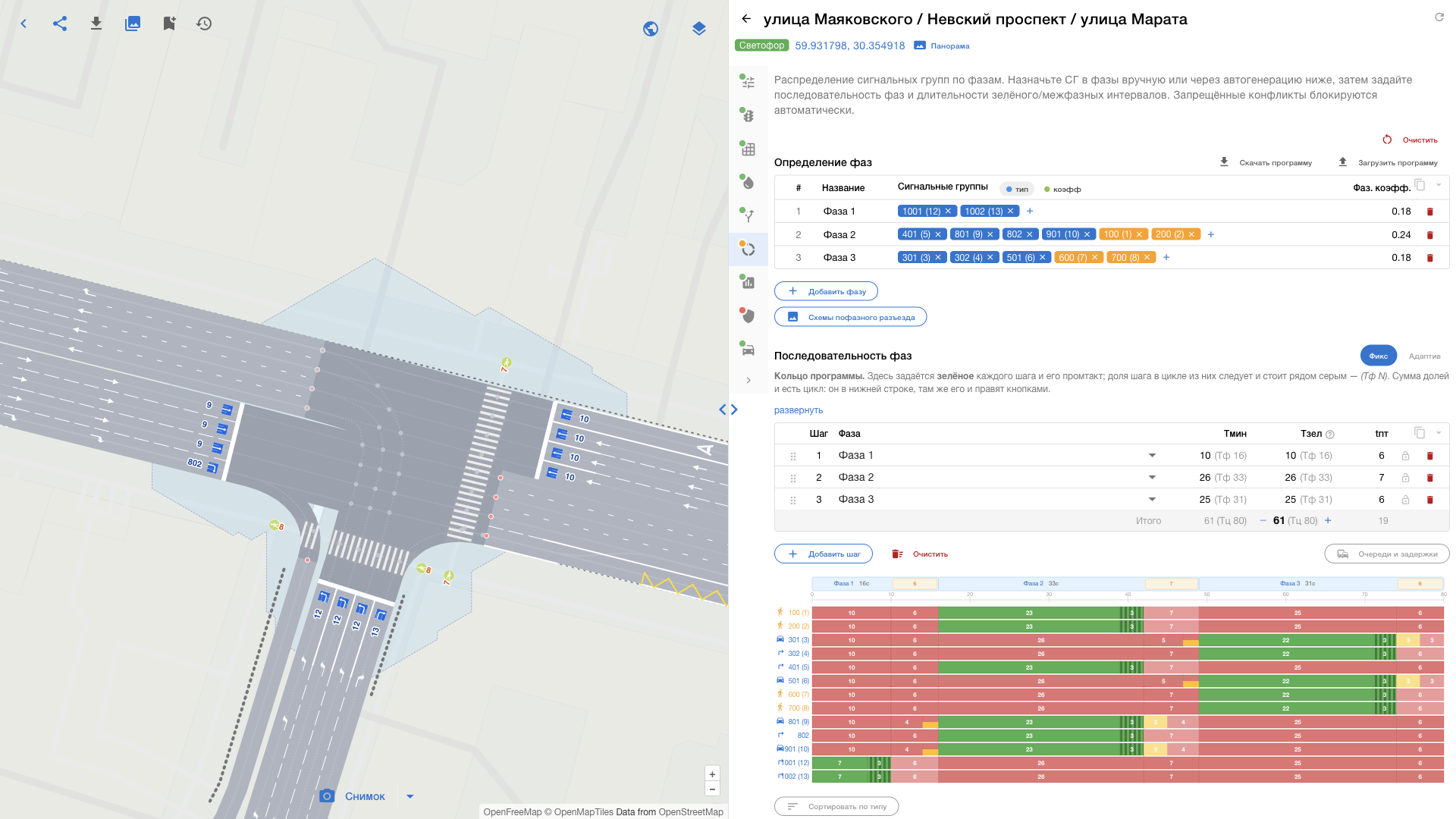

• Кнопки «Скачать программу» и «Загрузить программу» над таблицей — обмен отдельной программой файлом (п. 4.19).

Модальное окно «Схемы пофазного разъезда» показывает картограмму каждой фазы с подписью «‹название› (СГ: …)», кнопки «Скачать все PNG» и «Закрыть».

4.14.2. Последовательность фаз (кольцо программы)

Заголовок — «Последовательность фаз»; справа две кнопки-пилюли, выбирающие способ управления перекрёстком в этой программе:

При включённом адаптиве таблица кольца делится на две вкладки — «Фиксированная часть» и «Адаптивная часть» (на ярлыке второй показывается число предупреждений).

Фиксированная часть. Пояснение: здесь задаётся зелёное каждого шага и его промтакт; доля шага в цикле следует из них и стоит рядом серым — (Тф N); сумма долей и есть цикл. Разворачиваемое пояснение добавляет, что эта же таблица служит резервной программой на случай отказа адаптива.

Если матрица межзелёных не заполнена, выводится предупреждение: «Данные IGM отсутствуют — откройте вкладку «3. IGM» для расчёта межзелёных интервалов. Промтакты не заполнены.»

Под таблицей — кнопки «Добавить шаг», «Очистить» и тумблер «Очереди и задержки» (слой карты).

Адаптивная часть (только при включённом адаптиве). Структурой кольца эта таблица не владеет: порядок и состав шагов правятся только в фиксированной части.

Над таблицей — переключатель «Тип цикла»:

У последнего шага кольца при фиксированном цикле поля «Тмакс», «ед. продл.», «режим вызова» и «Фикс» заменены прочерком с пояснением: он держит зелёное до границы цикла и кончается по ней, вызывать и продлевать его нечем.

Предупреждения в строке (значок «внимание») сообщают, что шаг ничем не вызывается и будет пропускаться, либо что ему нечем тянуть зелёное, либо что минимальный такт с промтактом не помещается в долю.

Меню чипа входа (щелчок по чипу) состоит из двух частей:

4.14.3. Сигнальная диаграмма

Под таблицей кольца строится сигнальная диаграмма: горизонтальные полосы сигнальных групп по времени цикла. Фазу можно выбрать щелчком, а её длительность — изменить растягиванием. Кнопка «Сортировать по типу» меняет порядок групп на диаграмме.

4.14.4. Промежуточный такт

Блок под диаграммой. Таблица режимов со столбцами «Режим» и «Что делает»:

При выборе сложного режима выводится сводка «Сложный режим даёт +N с зелёного для M сигнальных групп»; если для конфликтующей пары ячейка межзелёных не заполнена, переход откатывается на простой режим с сообщением «Погрупповой режим не применён: не заполнены ячейки ИГМ для пар …».

Таблица «Расписание переходов» показывает по каждому переходу «‹фаза› → ‹фаза›»: столбцы СГ, Переключение (гаснет / загорается), Связывающая пара, Доп. зелёный, с. Наведение подсвечивает пару на карте; кнопка правки открывает соответствующую ячейку на вкладке «IGM».

4.14.5. Подпанели вкладки

Внизу вкладки — четыре подпанели.

«Автогенерация схем пофазного разъезда». Автоматический подбор распределения сигнальных групп по фазам: система предлагает варианты и ранжирует их по числу и тяжести неразрешённых конфликтов — запрещённый конфликт весит существенно больше, чем просачивание. Параметры: «Кол-во фаз:», флажки «Разрешать фазы из 1 СГ» и «Выделенная пешеходная фаза». Кнопки «Сгенерировать», «Сбросить», «Применить». Для каждого варианта показываются число неразрешённых конфликтных точек, цена и справочная оценка по Вебстеру (цикл / Y / средняя задержка / LOS / макс. V/C). При избыточном числе фаз — «Такое кол-во фаз избыточно для данной структуры перекрёстка». В режиме просмотра — «Автоматический подбор фаз недоступен в режиме просмотра».

«Расчёт по Вебстеру». Кнопка «Рассчитать» вычисляет оптимальный цикл по формуле Тц = (A·L + B) / (1 − Y) и распределяет зелёное; таблица показывает по фазам Tзел, tпт, Tфаз и итог. Кнопки «Применить» (перенести в кольцо) и «Сбросить». Сообщения об ошибках: «Все фазовые коэффициенты = 0…», «перекрёсток перегружен, расчёт по Вебстеру невозможен…», «Не удалось рассчитать цикл…». Если результат ограничен, к нему добавляется пометка «(ограничен Тц макс)» либо «→ N сек (скорр. Тмін)».

«Исследования». Кнопки «Запустить исследование» и «Очистить»; два графика:

1. «Пропускная способность перекрёстка» — при фиксированном цикле и текущем распределении зелёного; столбец затемняется при перегрузке (x ≥ 1), красная линия — средняя задержка.
2. «Исследование загрузки различными циклами» — при фиксированных интенсивностях длина цикла последовательно меняется в рабочем диапазоне; чёрная линия — утилизация зелёного (E), красная пунктирная — оптимум Вебстера (E = 1), отмечены Тцмін и текущий цикл.

Под графиками — текстовые выводы: предельная пропускная способность по группам, насыщение, запас, фиксированные потери, предел пропускной способности, минимум задержки, оптимум Вебстера, ограничение Тцмін, текущий режим и вывод о загрузке.

«Базовые параметры» (для фаз): Тц макс (сек), Тмин фазы (сек), Запас Тмин пеш (сек), Длина ТС (м), Дистанция (м), A (числитель), B (числитель).

4.15. Вкладка 7 — «Результаты»

Итоговые показатели по стоп-линиям для выбранной программы регулирования. Вверху — полоса вкладок программ и кнопки «Схемы задержек (PNG)» и «Отчёт».

Сводка (карточки): Цикл, Средняя задержка, LOS, Макс V/C, Утилизация зелёного, Потери, Оптимальный цикл (Вебстер), Тцмін, Предельная нагрузка, Запас нагрузки, Узкое место: СГ N, Погода. У каждой величины подсказка с формулой и смыслом.

Таблица результатов по стоп-линиям:

Строки внутренних стоп-линий суперкластера помечены звёздочкой с пояснением, какими группами они питаются. Наведение на строку подсвечивает маршруты стоп-линии на карте цветом LOS. Ниже — тумблеры слоёв карты «Задержки по подходам» и «Очереди и задержки», сигнальная диаграмма программы (та же, что на вкладке «Фазы и цикл») и переключатель «Сортировать по типу», меняющий порядок сигнальных групп на диаграмме.

Если фазы не заданы — подсказка «Задайте фазы и длительности на вкладке «Фазы и цикл»»; если заданы, но длительности нулевые — «Длительности фаз не заданы — укажите «Tфаз» в таблице «Последовательность фаз»…».

«Схемы задержек (PNG)» открывает окно картограмм задержек по подходам. «Отчёт» открывает страницу отчёта (п. 4.18); в режиме просмотра кнопка заблокирована.

4.16. Вкладка 8 — «Безопасность»

Аудит принятого решения для выбранной программы. Вверху — бейдж итоговой оценки («Безопасно» / «Внимание» / «Опасно») и число замечаний. Далее — четыре подвкладки со счётчиками:

Виды автоматических замечаний (формулировка заголовка в таблице):

• неразрешённый конфликт сигнальных групп (просачивание в фазе);
• пешеход и транспорт в одной фазе — требуется отдельная фаза (ГОСТ Р 52289 п. 7.3);
• рекомендация бело-лунной секции Т.4.жм (ГОСТ Р 52282);
• трамвай в одной фазе с конфликтующим транспортом;
• перенасыщение направления (V/C ≥ 1) и приближение к пределу (малый запас нагрузки);
• переполнение накопителя (очередь больше ёмкости);
• данные межзелёных не заполнены;
• недостаточный промежуточный такт на переходе;
• сложный промтакт не применён на переходе;
• расхождение переключений на подходе (при сложном промтакте);
• высокая скорость подхода при конфликте-просачивании.

У каждого замечания — серьёзность и рекомендация.

4.17. Вкладка 9 — «Симуляция»

Встроенная микросимуляция выбранного перекрёстка на введённых данных и текущей программе.

Границы модели (свёрнутое пояснение вверху вкладки, приводится как есть):

• Может: лёгкий микросим на реальной геометрии перекрёстка и плане — следование за лидером (IDM), регулирование фазами светофорного объекта и нерегулируемые конфликты (принятие интервала с подкрадыванием к пересечению, разрешённые повороты, приоритеты «главная/уступи»), трамваи не выезжают на перекрёсток в конце зелёного, автобусы с остановкой в кармане и просачиванием потока мимо, пешеходы на переходах с гейтом по сигналу, суперкластеры (сквозные маршруты), смена полос у накопителя, управляемая генерация спроса по матрице ОД.
• Не может: нет перестроений, смена полос детерминирована и только в зоне накопления перед стоп-линией, нет обгона и объезда препятствий.

Дополнительно: распределения задержек и очередей во времени в интерфейс пока не выводятся — доступна агрегатная таблица метрик по стоп-линиям и лента прогона.

Панель управления:

Запуск блокируется с пояснением, если: не заполнена матрица ОД ворот; не задана программа регулирования; нет данных перекрёстка; либо при включённом вызывном управлении не сходятся уставки (не заполнены уставки фазы; максимум зелёного больше цикла; минимальный такт не помещается в долю; в свободном режиме ни одному шагу не задан постоянный вызов; кольцо не влезает в цикл).

Подвкладка «Генерация». Таблица маршрутов генерации спроса: Подход, Тип, СГ, λ (интенсивность генерации), мин, макс, Груз%, Авт%, Сген. (сгенерировано за прогон), Искл. (исключить маршрут). Кнопка «Пересчитать λ» перераспределяет интенсивность по оставшимся маршрутам той же пары ворот или подхода, сохраняя суммарный въезд.

Подвкладка «Статистика». Карточки по типам участников (Авто, Автобус, Трамвай, Пешеход) и таблица по стоп-линиям: Подход, СГ, Спрос, Проехало, Поток насыщ. (измеренный), Задержка, Остан., Прогрес., Ср. скор., LOS, Утил. зел., Очередь ср., Очередь макс. Подход, спрос на который физически не доезжает из-за ограничений вышестоящей сети, помечается отдельно с пояснением, что аналитические V/C и задержка на вкладке «Результаты» для него завышены. В режиме «Предельный спрос» выводится бейдж-предупреждение, что это не обычный прогон спроса.

Подвкладка «Диаграмма» (только для регулируемых перекрёстков). Сигнальная диаграмма программы с бегунком текущей секунды цикла, под ней — «Лента прогона»: три яруса на одной оси времени прогона — стадии с причинами завершения (разрыв интервала, максимум зелёного, принудительное завершение, пропуск, координированная до конца цикла), фактические цвета сигнальных групп и входы (0/1). Мини-кнопки входов позволяют подать импульс (щелчок — одно событие, как нажатие пешеходной кнопки) или удерживать вход поднятым (нажать и держать — как транспортное средство, стоящее в зоне детектора).

Диагностика контроллера — строка чипов внизу вкладки, видимая на любой подвкладке: активная фаза и длительность текущего отрезка, Продление, Удержание, До принуд. завершения, Пред. фаза кончилась (причина), Вызовы, Пропущены.

4.18. Страница отчёта

Открывается кнопкой «Отчёт» на вкладке «Результаты». Верхняя панель (не печатается): «Назад», индикатор построения картограмм («Картограммы: N из M»), HTML (сохранить самодостаточный HTML-файл), «Печать» (печать средствами браузера, в том числе сохранение в PDF).

Структура отчёта:

4.19. Обмен файлами: проект и программа

Загрузка файлов недоступна в режиме просмотра.

4.20. Сквозные элементы интерфейса

• Копирование таблиц. У каждой таблицы при наведении в углу появляется кнопка копирования: «Без стилей (структура)» или «Со стилями (цвета)» — для вставки в табличный или текстовый редактор. Сообщения: «Таблица скопирована» / «Таблица скопирована (со стилями)» / «Не удалось скопировать в буфер».
• Ячейка «Подход». Единый формат во всех таблицах: буква ворот и номер подхода, с учётом типа транспорта.
• Навигация по таблицам с клавиатуры. Стрелки перемещают фокус между полями ввода таблицы (вверх/вниз — по строкам того же столбца, влево/вправо — по полям строки), не изменяя при этом числовое значение.
• Свёрнутые пояснения. У вводных текстов вкладок «Потоки / ОД», «Результаты», «Безопасность», «Симуляция», «Генерация» и у резервного пояснения кольца есть ссылки «развернуть» / «свернуть».
• Статус сохранения и баннер конфликта версий — см. п. 4.5.

4.21. Порядок выполнения операций

Операции описаны по шаблону ГОСТ Р 59795-2021 п. 6.4.6.

Операция 1. Создание проекта на подготовленной геомодели

Альтернативы: карточка «Пройти весь путь самому» создаёт проект на готовой геомодели из витрины одним нажатием «+»; карточка «Посмотреть готовый проект» создаёт копию готового проекта («Копия создана — она ваша, правьте как хотите»).

Операция 2. Расчёт светофорного объекта

Операция 3. Настройка вызывного (адаптивного) управления

Операция 4. Прогон микросимуляции

Операция 5. Формирование отчёта

Операция 6. Публикация проекта для просмотра

Операция 7. Выгрузка и восстановление данных файлом

Операция 8. Передача проекта другому пользователю

---

5. Аварийные ситуации

5.1. Действия при несоблюдении условий выполнения

5.1.1. Не открывается приложение или не выполняется вход

5.1.2. Не загружаются данные перекрёстка

5.1.3. Не сохраняются изменения

Признак — строка состояния «Ошибка сохранения» с кнопкой «Повторить».

Порядок действий:

1. Нажать «Повторить». При кратковременном сбое сети сохранение проходит.
2. Не закрывать вкладку браузера — несохранённые изменения хранятся только в ней.
3. Если сохранение не проходит, выгрузить текущее состояние кнопкой «Скачать проект» — файл сохраняется локально и не требует сервера.
4. После восстановления связи открыть проект, нажать «Загрузить проект», выбрать сохранённый файл и сохранить проект.

5.1.4. Длительный отказ технических средств

При отказе стенда, канала связи или рабочего места на срок более рабочей смены:

5.2. Действия по восстановлению программ и данных

Продукт не хранит данные на рабочем месте: проект целиком находится в базе данных стенда, поэтому восстановление разделяется на три случая.

5.2.1. Утрата несохранённых изменений (отказ браузера или рабочего места)

Проект сохраняется автоматически при переходах между вкладками и перекрёстками, а также по Ctrl+S. Потеряться могут только правки, сделанные после последнего сохранения.

Порядок восстановления: открыть проект заново и повторить ввод с момента, зафиксированного строкой «Сохранено в ЧЧ:ММ». Чтобы минимизировать объём повторного ввода, следует нажимать Ctrl+S после ввода больших таблиц (матрица ОД, коэффициенты потока насыщения).

5.2.2. Ошибочное изменение или удаление данных пользователем

5.2.3. Обнаружение ошибок в данных

5.2.4. Резервное копирование

Со стороны пользователя резервной копией служит выгрузка проекта файлом (операция 7). Рекомендуется выгружать проект перед крупными изменениями и по завершении работы. Резервное копирование базы данных стенда выполняет администратор; порядок и глубина хранения копий — в поставляемой части руководства системного администратора платформы.

5.3. Действия при обнаружении несанкционированного доступа к данным

5.3.1. Признаки несанкционированного доступа

• в проекте появились изменения, которых пользователь не вносил; строка «Обновлён» в списке проектов показывает время, когда пользователь не работал;
• при открытии проекта появляется баннер «Проект обновлён извне», хотя проект никому не передавался и не открывался в другой вкладке;
• в списке проектов исчезли или появились проекты, изменился владелец проекта;
• в шапке приложения отображается чужая учётная запись;
• на странице «Интеграции» в таблице ключей MCP присутствует ключ, который пользователь не создавал, либо у известного ключа изменилось время в столбце «Последнее использование», хотя агент не запускался;
• ссылка на просмотр проекта оказалась у лиц, которым она не передавалась.

5.3.2. Немедленные действия пользователя

1. Прекратить работу с проектом, не внося новых изменений.
2. Выгрузить текущее состояние кнопкой «Скачать проект» — файл послужит доказательством состояния данных на момент обнаружения.
3. На странице «Интеграции» отозвать все ключи MCP, которые пользователь не создавал или в которых не уверен («Отозвать ключ — агент сразу потеряет доступ»).
4. Завершить сессию (меню учётной записи → «Завершить сессию») и сменить пароль учётной записи средствами платформы.
5. Незамедлительно сообщить администратору стенда и в техническую поддержку (info@trafficeq.ru), указав: наименование проекта, время обнаружения, характер изменений, перечень подозрительных ключей MCP и то, кому передавались ссылки на просмотр.
6. Не удалять изменённые проекты и не очищать данные перекрёстков до указаний администратора: они нужны для разбора.

5.3.3. Меры предупреждения

• Ссылка на просмотр проекта даёт доступ любому, кто ею владеет, без входа в систему — передавать её только тем, кому доступ действительно нужен.
• Ключ MCP показывается один раз при создании; хранить его как пароль, не пересылать в открытых каналах, отзывать сразу после того, как он перестал быть нужен, и удалять ключи выведенных из эксплуатации рабочих мест.
• Не оставлять рабочее место с открытым сеансом без блокировки экрана.
• Учётную запись не передавать другим сотрудникам: для передачи проекта существует операция 8.

5.4. Прочие аварийные ситуации

Техническая поддержка: info@trafficeq.ru, 09:00–18:00 МСК, пн–пт. Обращения регистрируются по классам со сроками реакции от 4 рабочих часов (критичный) до 3 рабочих дней (консультация).

5.5. Сводка сообщений системы

---

6. Рекомендации по освоению

6.1. Порядок освоения

Рекомендуемая последовательность — от чтения готового к самостоятельному расчёту:

1. Посмотреть готовый проект. На экране списка проектов выбрать карточку «Посмотреть готовый проект» и открыть любой пример кнопкой «Просмотр». Пройти вкладки 1→7 и посмотреть, чем они заполнены. Ничего испортить нельзя: пример открывается в режиме просмотра.
2. Сделать копию примера кнопкой «+» на карточке витрины и поэкспериментировать на ней: изменить интенсивности, пересчитать цикл, посмотреть, как меняются LOS и очереди. Оригинал при этом не меняется.
3. Пройти контрольный пример (п. 6.2) — сквозной расчёт от создания проекта до отчёта.
4. Собрать проект с нуля на готовой геомодели: карточка «Пройти весь путь самому».
5. Перейти к своему объекту: подготовить геомодель в ТРЭК.Основание и создать проект по ссылке на неё (карточка «Загрузить свой бэйк»).
6. Освоить вызывное управление (п. 4.14.2) и проверять уставки прогоном микросимуляции с лентой прогона — это самый сложный раздел, и осваивать его имеет смысл после того, как уверенно получается жёсткая программа.

Полезная привычка: наводить курсор на заголовки столбцов и на числа — почти у каждой величины есть подсказка с формулой и пояснением, откуда взято значение.

6.2. Контрольный пример

Контрольный пример показывает работоспособность продукта и порядок сквозной работы. Он выполняется на демонстрационных данных из витрины «Быстрый старт» и не требует собственной геомодели.

Правила запуска

Последовательность шагов и ожидаемый результат

Критерий успешного выполнения контрольного примера: пройдены все 14 шагов, на шаге 10 получены непустые результаты со значениями V/C < 1, на шаге 12 микросимуляция выполнена без сообщений о блокировке запуска, на шаге 14 сохранён файл отчёта.

[УТОЧНИТЬ: конкретные наименования карточек витрины «Быстрый старт» и число перекрёстков в демонстрационных геомоделях зависят от наполнения стенда организации; при подготовке поставки указать в этом разделе наименование эталонной демонстрационной геомодели и ожидаемые контрольные значения цикла и средней задержки для неё.]

6.3. Приёмы работы и горячие клавиши

Горячие клавиши и жесты

Приёмы работы

• Подсказки вместо справочника. Наведение на заголовок столбца, на коэффициент или на число раскрывает формулу и пояснение, откуда взято значение; в ячейках матрицы межзелёных — полный разбор расчёта с подстановкой чисел.
• Связь таблиц и карты. Щелчок или наведение на строку (сигнальной группы, пары межзелёных, замечания безопасности, результата, маршрута генерации, чипа входа) подсвечивает соответствующие маршруты, конфликтные точки, переходы или детекторы на карте.
• Копирование таблиц. Любую таблицу можно скопировать в буфер обмена со стилями (с цветами — для отчётов и презентаций) или без стилей (структура — для расчётов в табличном редакторе).
• Программы регулирования вместо нескольких проектов. Утро, день и вечер — это отдельные программы одного проекта: геометрия, сигнальные группы, межзелёные интервалы и потоки насыщения у них общие, различаются интенсивности, фазы и кольцо.
• Сначала фазы, потом цикл. Автогенерация фаз даёт справочную оценку по Вебстеру для каждого варианта — по ней удобно выбирать вариант ещё до расчёта цикла.
• Проверка спорного решения прогоном. Аналитический расчёт не учитывает координацию и взаимные помехи внутри суперкластера; в спорных случаях (внутренние стоп-линии, высокая загрузка, разрешённые повороты) прогон микросимуляции даёт более достоверную картину.
• Измерение потока насыщения. Режим «Предельный спрос» в симуляции измеряет фактический поток насыщения по стоп-линиям — его можно сопоставить со значением, показанным на вкладке 4.
• Свёрнутый рейл вкладок освобождает место для широких таблиц (потоки насыщения, кольцо программы); состояние запоминается между сеансами.
• Выгружайте проект файлом перед крупной переделкой: это единственный способ вернуться к прежнему состоянию средствами пользователя.

---

Приложение А. Перечень форматов выгрузки

Иных форматов выгрузки в интерфейсе нет; выгрузка в форматы систем автоматизированного проектирования не предусмотрена.

Приложение Б. Поправочные коэффициенты потока насыщения

Итоговый поток насыщения вычисляется как произведение базового потока S₀ на приведённые ниже коэффициенты и на коэффициент погодных условий. Подписи столбцов даны так, как они выглядят в таблице вкладки «Потоки насыщения». Для части коэффициентов приведена формула, для остальных — назначение: что именно коэффициент учитывает и в какую сторону меняет поток насыщения.
